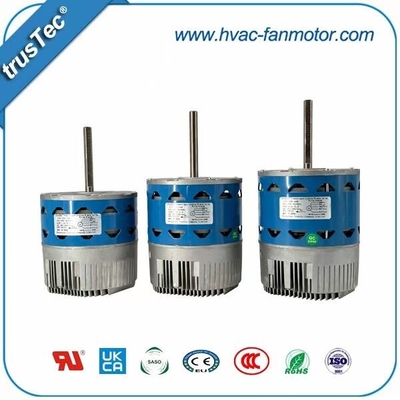

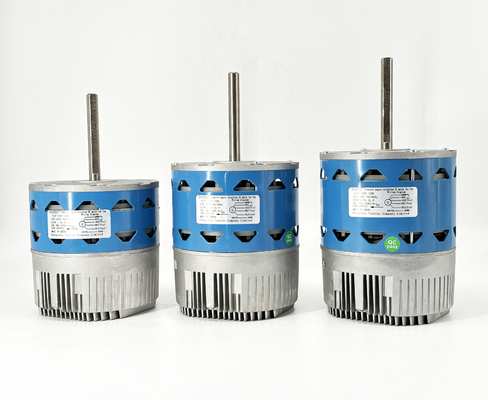

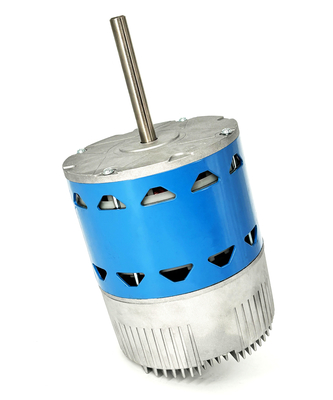

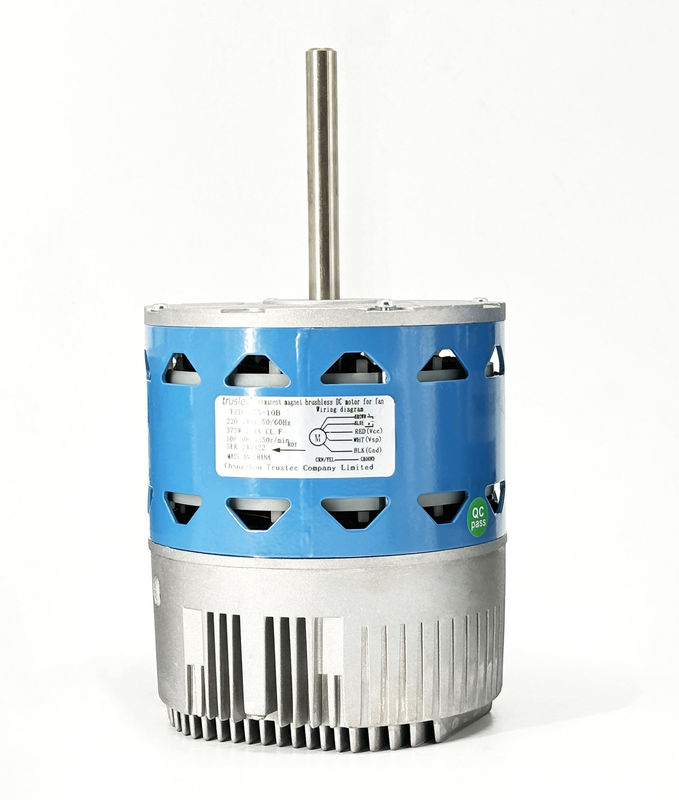

ECM-blaasmotor

Hoog-efficiënte geïntegreerde ECM-motor voor HVAC-toepassingen binnen

Productoverzicht

De ECM Blower Motor is een efficiënte, volledig geïntegreerde motoroplossing die is ontworpen voor indoor HVAC-luchtbewegingsapparatuur.Door geavanceerde permanente magneetmotortechnologie te combineren met een intelligente ingebedde controller, zorgt het voor een stabiele luchtstroom, verminderd energieverbruik en een stille, betrouwbare werking.

Deze motor is ontworpen om de traditionele PSC-motoren en X13 / constant-koppel ECM-motoren te vervangen en wordt veel gebruikt in ovens, luchtbehandelaars en residentiële of lichte commerciële HVAC-systemen.

Alleen voor indoor HVAC-apparatuur.

Kerntechnologieën

Permanente magneet synchrone motor (PMSM)

Een efficiënt motorontwerp met een superieure prestatie en minder energieverlies.

Ingebedde intelligente controller

Geïntegreerde besturings-elektronica voor nauwkeurige motorwerking en systeemcompatibiliteit.

Sensorloze vectorcontrole

Geavanceerde besturingstechnologie zorgt voor een soepele werking zonder externe sensoren.

Automatische identificatie van de rotatierichting

Automatisch detecteert de juiste luchtstroomrichting tijdens opstarten om installatiefouten te voorkomen.

Belangrijkste voordelen

Hoog energieverbruik

De ECM-efficiëntie bedraagt meer dan 85%, waardoor het totale stroomverbruik van het systeem wordt verminderd.

Stil en soepel werken

Een zachte start en een zachte stop verminderen geluid en mechanische spanning.

Consistente luchtstroomprestaties

Een constant koppel zorgt voor een stabiele luchtstroom over meerdere snelheidsniveaus.

Eenvoudige systeemintegratie

Een dubbelspanningsplatform vereenvoudigt de vervanging en installatie.

Foutvrije installatie

Automatische rotatie detectie voorkomt verkeerde luchtstroomrichting.

Betrouwbaarheid op lange termijn

Geïntegreerde beschermingsmogelijkheden beschermen zowel de motor als de controller.

Elektrische specificaties

Invoer en vermogen

• Inlaatspanning: 115 ∼120 VAC ±10% of 220 ∼230 VAC ±10%

• Frequentie: 50 / 60 Hz

• Fase: enkelvoudige fase (L / N / PE)

Energieverbruik

• Maximaal invoervermogen: 1000 W

• Maximale invoerstroom: 15 A

• Stand-by-energieverbruik: < 5 W

Operatiemodus

• Werkcyclus: continu (S1)

Motorische prestaties

Motorische kenmerken

• Motortype: Permanente magneet synchrone motor (PMSM)

• Besturingsmethode: sensorloze vectorbesturing

Prestatiebereik

• Snelheidsniveaus: 600 / 750 / 900 / 1070 / 1200 RPM

• Vermogensbereik: 1/6 1 pk

• Motordoeltreffendheid: > 85%

Flexible snelheidsregeling

Ondersteunde controlemethoden

• AC-besturing: 10 ̊30 VAC

• Gelijkstroombesturing: 827 VDC

• PWM-controle: 50 ∼ 200 Hz, 10 ∼ 90% werkcyclus

Signalprioriteitslogic

SP5 > SP4 > SP3

Wanneer er geen besturingssignaal aanwezig is, blijft de motor uit.

Automatische identificatie van de rotatierichting (ARDI)

Na de eerste wisselstroomopstart voert de motor automatisch korte tweerichtingsdetectiecycli uit om de juiste luchtstroomrichting te identificeren.

Deze functie vereenvoudigt de installatie en voorkomt prestatieproblemen als gevolg van onjuiste motorrotatie.

Zet de motor tijdens dit proces niet uit.

Geïntegreerd beschermingssysteem

Elektrische en thermische bescherming

• Bescherming met vergrendelde rotor

• Bescherming tegen overstromingen

• Bescherming tegen overspanning en onderspanning

• Bescherming tegen overtemperatuur

Bescherming van het systeem

• Bescherming tegen overbelasting

• Bescherming tegen kortsluiting

• Automatische foutherstel

Milieubehoeften en bedrijfsomstandigheden

Operatieomgeving

• Operatietemperatuur: ¥15°C tot +45°C

• Vochtigheid: < 90% RH (niet condenserend)

Bewaringsvoorwaarden

• Bergingstemperatuur: ¥40°C tot +60°C

Beschermingscategorie

• IP40 (alleen binnenshuis)

Voor een goede koeling moet de motor worden geïnstalleerd binnen het luchtstroompad van het HVAC-systeem.

Informatie over de installatie

Mechanische specificaties

• Frame Size: NEMA 48

• Montage methode: buikbandbeugel

• Schachtdiameter: 1/2 inch

Inrichtingsnota's

Zorg ervoor dat het blaaswiel goed gecentreerd is en dat de bedrading tijdens de installatie naar beneden uitgaat.

Onderhoud

Onderhoudsvereisten

De motor is permanent gesmeerd en vereist geen routinematige smeering.

Aanbevolen praktijken

• Regelmatige vervanging van het luchtfilter

• Reiniging van het wiel van de blazer

• Vochtpreventie

• Jaarlijkse HVAC-systeemonderhoud

Probleemoplossing Overzicht

Gemeenschappelijke problemen

• Motor niet in werking: geen voeding of geen bedieningssignaal

• Onjuiste snelheid: onjuiste selectie van het signaalniveau

• Motor uitschakelen: beschermingsfunctie geactiveerd

• Abnormaal geluid: onevenwichtigheid van de blaaswiel

Betrouwbaarheid en garantie

Betrouwbaarheidsgegevens

• MTBF: ≥ 20.000 uur

• Isolatieweerstand: ≥ 100 MΩ

• Dielectrische sterkte: 1800 VAC

Garantie-informatie

• Garantieperiode: 18 maanden

De schade veroorzaakt door onjuiste bedrading, blootstelling aan vocht, misbruik of werking buiten de gestelde omstandigheden is niet gedekt.

Bedradingscompatibiliteit

X13 Verenigbaarheid

Deze ECM-blazermotor volgt hetzelfde besturingsbedradingsconcept alsGE X13 ECM-motoren met constant koppel, waardoor de vervanging en compatibiliteit met bestaande HVAC-systemen gemakkelijk is.

Belangrijk bericht

Gebruik geen hoge spanning op laagspanningssignaalterminals, want een onjuiste bedrading kan de motorbesturing permanent beschadigen.
