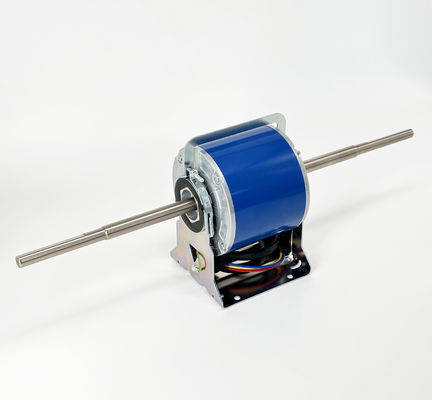

BLDC motor voor ventilator spoel eenheid motor - 160W 1500RPM 220V 50HZ

Productkenmerken

●NOMMENTAGE: 220V,50Hz
● POLEN: 8P
●NOMMENDE OUTPUT POWER:160W
●GEBRUIKSTYPE:S1
●ISOLATIEKLASS: B
●OMBIENT TEMPERATUUR: -10 tot 45°C
●VOCHTE in de omgeving: ≤ RH90%
●ROTATIE: CW(LE)
●Snelheid:1500 RPM

Nominale omschrijving

Belangrijkste parameters

PS: alle afmetingen kunnen worden aangepast volgens de eisen van de klant.

Productkenmerken

1Breed snelheidsbereik, sterke overbelasting, hoge betrouwbaarheid, goede stabiliteit.

2Uitstekende koppelkenmerken, goede koppelprestaties bij middel- en lage snelheden, groot startkoppel, kleine startstroom.

3Een redelijke structuur, een hoog rendement, een lage temperatuurstijging, een laag geluid en weinig trillingen.

Producttoepassingen

1- Airconditioning en andere ventilatieapparatuur

Belangrijkste voordelen

1Onze topmanagement is geboren uit motortechnici.

2. OEM en ODM aanbod.

3. UL, CCC, ROHS, CE-certificaat en strenge kwaliteitscontrole.

4We hebben meer dan 10 jaar export ervaring, vooral naar het Midden-Oosten en Zuid-Amerika.

5Een competent en eerlijk verkoopteam, altijd efficiënt voor al uw behoeften.

Structuur

Een borstelloze gelijkstroommotor bestaat uit twee hoofdonderdelen: de rotor en de stator

Stator

De stator draagt de wikkels van de motor in tegenstelling tot geborstelde gelijkstroommotoren; spoelen zijn niet in de rotor, maar worden gewikkeld en bevestigd aan de stator. Draden worden om gelamineerde stalen armen of tanden gewikkeld,voor het vormen van statorwikkelingenDe wikkels kunnen in twee configuraties worden aangebracht: geconcentreerd en verdeeld.met een breedte van niet meer dan 50 mm, wordt elke fase om een statorarm gewikkeld en geeft een trapeziumvormige back-EMF-golfvorm.die een sinusvormige terug-EMF-uitgang geeftEen sinusvormig terug-EMF vermindert de koppelgolf, maar heeft extra koperen wikkels.

Rotor

De rotor bestaat voornamelijk uit een as en een permanente magneet met wisselende magnetische polen.Meer palen kunnen het koppel verbeteren maar de maximale snelheid verminderenFerrietmagneten worden gewoonlijk in de rotor gebruikt, maar zeldzame aardmagneten hebben deze rol aanzienlijk overgenomen.vooral in elektrische voertuigen vanwege hun grotere vermogendichtheid bij een veel kleinere afmeting, met een lichter en compacter motorontwerp.

Inwendige rotorconstructie of inloop

De meeste BLDC-motoren gebruiken de opstelling waarbij de rotor van de permanente magneet in een gewonden stator is geplaatst.en de mogelijkheid om de totale omtrek van de motorunit tot een minimum te beperkenDe inloopmagneten moeten echter worden gebruikt en kunnen een impact hebben op de kosten. Vanwege de lage traagheid is het inloopmagnetenontwerp geschikt voor hogesnelheidstoepassingen, zoals ventilatorjets, RC-auto's,en elektrische voertuigen.

Ontwerp van de buitenste rotor of overloper

In deze opstelling is de externe rotor de behuizing van de stator en is groter dan in een conventionele motor.Dit zorgt voor een hoger traagheidsmoment en vermindert het golfkoppel waardoor een soepele rotatie bij lage snelhedenDit ontwerp komt vaak voor in toepassingen met een hoog koppel, zoals pompen en ventilatoren (aangezien de rotorbehuizing als knooppunt kan fungeren).

Voordelen van BLDC-motoren

Een BLDC-motor met drie spoelen op de stator heeft zes elektrische draden (twee op elke spoel) die zich uitstrekken vanaf deze spoelen.met de drie overgebleven draden die zich uitstrekken vanaf de motorencarrosserie (in tegenstelling tot de twee draden die zich uitstrekken vanaf de eerder beschreven borstelmotor)De bedrading van de BLDC-motor is ingewikkelder dan alleen het aansluiten van de positieve en negatieve eindpunten van de krachtcel.we zullen nader kijken naar hoe deze motoren werken in de tweede sessie van deze serieHieronder sluiten we af met een blik op de voordelen van BLDC-motoren.

Een groot voordeel is de efficiëntie, aangezien deze motoren continu bij maximale rotatie kracht (koppel) kunnen bedienen.maximaal koppel bereiken op slechts bepaalde punten van de rotatieOm een borstelmotor hetzelfde koppel te kunnen leveren als een borstelmotor, moet er gebruik worden gemaakt van grotere magneten.

Het tweede grote voordeel in verband met het eerste is de controleerbaarheid: BLDC-motoren kunnen met behulp van feedbackmechanismen worden bestuurd om precies het gewenste koppel en de gewenste rotatiesnelheid te leveren.Precieze controle vermindert op zijn beurt het energieverbruik en de warmteopwekking, en in gevallen waarin de motoren op batterijen worden aangedreven, verlengt de levensduur van de batterij.

BLDC-motoren bieden ook een hoge duurzaamheid en een lage elektrische geluidsopwekking, dankzij het ontbreken van borstels.de borstels en de schakelaar slijten als gevolg van voortdurend bewegende contact, en ook vonken veroorzaken bij contact.is het resultaat van de sterke vonken die de neiging hebben zich te voordoen op de gebieden waar de borstels passeren over de gaten in de commutatorDit is de reden waarom BLDC-motoren vaak als de voorkeur worden beschouwd in toepassingen waar het belangrijk is om elektrisch lawaai te vermijden.

Ideale toepassingen voor BLDC-motoren

We hebben gezien dat BLDC-motoren een hoge efficiëntie en controleerbaarheid bieden en dat ze een lange levensduur hebben.ze worden veel gebruikt in apparaten die continu draaienZe worden al lang gebruikt in wasmachines, airconditioners en andere consumentenelektronica.wanneer hun hoge efficiëntie heeft bijgedragen tot een aanzienlijke vermindering van het stroomverbruik.

Ze worden ook gebruikt om vacuümmachines aan te drijven.een verandering in het besturingsprogramma resulteerde in een grote sprong in de rotatiesnelheid, een voorbeeld van de superlatieve besturbaarheid die deze motoren bieden.

BLDC-motoren worden ook gebruikt voor het draaien van harde schijven, waarbij hun duurzaamheid ervoor zorgt dat de schijven op lange termijn betrouwbaar werken.de energie-efficiëntie bijdraagt aan de energievermindering in een gebied waar dit steeds belangrijker wordt.
