| Plaats van herkomst: | Changzhou, China |
| Merknaam: | trusTec |
| Certificering: | CE、UL529388 |
| Modelnummer: | YDK-90-6B60-PJN |
| Min. bestelaantal: | 200 pc's |
|---|---|
| Prijs: | Negotiable (FOB/CNF/CIF) |
| Verpakking Details: | Standaard kartonverpakking, schuimbord binnen voor bescherming. |
| Levertijd: | 15 dagen verse producten na bestelbevestiging. |
| Betalingscondities: | T/t, l/c |
| Levering vermogen: | 100.000 pc's per maand |

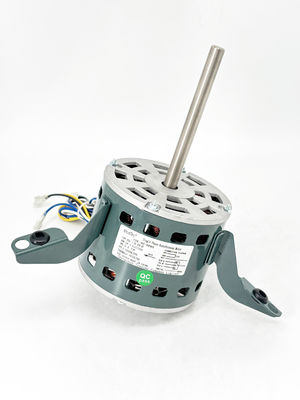

| product: | hvac ventilatormotor | Voedingsspanning: | 240V |
|---|---|---|---|
| Motortype: | Permanente gespleten condensator | Leveringsfrequentie: | 60 Hz |
| Behuizingstype: | Oao (open lucht over) | Huidig: | 3A |
| Thermische overbelasting: | Uitgerust met een automatische thermische overbelasting | Uitgang PK: | 90W |
| Fase: | Enkele fase | Snelheid: | 1000RPM/3SPD |
| Schacht plat: | Eén plat | Condensator: | 5,0μF/370V |
| Montagerichting: | Alle hoeken | Pool: | 6p |
| Isolatie klasse: | Klasse B | Schachtdiameter: | 12,7 mm/0,5" |
| Lagers: | Kogellager | PF: | 0,9 |
| Rotatie: | CW | Schachtlengte: | 130 mm/5.12 " |
| Platte lengte: | 80 mm/3,15" | Max. Omgevingstemperatuur: | 40℃/104℉ |
| Loodlengte: | 700 mm/27.56 " | Lengte motorbehuizing: | 98 mm/3.86 " |
Zoek eerst het typeplaatje op uw bestaande motor. Dit is uw belangrijkste bron van waarheid. U moet het volgende controleren:
Spanning & Fase: Veelvoorkomende spanningen zijn 115V of 230V, enkelfasig.Waarschuwing: Het laten draaien van een motor op een verkeerde spanning zorgt ervoor dat deze doorbrandt.
Paardenkracht (PK) of Wattage: De vervangende motor moet een gelijke of iets hogere waarde hebben. Gebruik de conversie: 1 PK ≈ 746 Watt.
RPM (Snelheid): Stem de RPM bij volle belasting exact af (bijv. 1075 RPM). Een andere snelheid heeft drastische gevolgen voor de luchtstroom en de balans van het systeem.
Ampèrage (FLA): De Full Load Amps van de nieuwe motor moeten gelijk zijn aan of groter dan die van de originele motor.
Frequentie (Hz): Stem af op uw voeding (60Hz in Noord-Amerika, 50Hz elders).
Een motor die fysiek niet past, kan niet worden geïnstalleerd. Controleer:
Framegrootte & Type: Dit standaardiseert de afmetingen (bijv. 42 Frame, 48 Frame). Stem het exact af.
As Specificaties: Meet de diameter (gangbaar: 1/2" of 12,7 mm), lengte en controleer op een spiebaan.
Montagebeugel/Gaten: Zorg ervoor dat het boutgatenpatroon overeenkomt met uw FCU-behuizing.
Draairichting: Bevestig of u rechtsom (CW) of linksom (CCW) rotatie nodig heeft. Veel motoren zijn omkeerbaar.
Deze keuze heeft invloed op de efficiëntie, de besturing en de kosten.
Tabel 1: Vergelijking Motortechnologie
| Kenmerk | PSC Motor (Permanent Split Capacitor) | EC Motor (Elektronisch Gekommuteerd) |
|---|---|---|
| Efficiëntie | Standaard | Premium - Tot 70% efficiënter |
| Snelheidsregeling | Vaste aftakkingen (bijv. 3-Snelheden) | Oneindig Variabel & Programmeerbaar |
| Primaire Gebruikssituatie | Directe, kosteneffectieve vervanging | Energiebesparing, modern comfort, slimme gebouwsystemen |
| Retrofit Complexiteit | Eenvoudig plug-and-play | Kan compatibiliteitscontrole van het besturingssysteem vereisen (0-10V, PWM) |
| Levenslange Kosten | Hoger (energie + onderhoud) | Lagere totale eigendomskosten |
| Geluidsniveau | Over het algemeen hoger bij volle snelheid | Doorgaans stiller over het snelheidsbereik |
Opmerking: EC-motoren bieden superieure betrouwbaarheid met een borstelloos ontwerp en precieze besturing, maar zorg ervoor dat de bestaande besturing van uw FCU compatibel is.
Multi-Snelheid (PSC): De traditionele optie. Uw bestaande bedrading heeft aansluitingen voor Hoge, Gemiddelde en Lage snelheden.
Variabele Snelheid (EC): Biedt ultiem comfort en stille werking door de luchtstroom continu aan te passen. Ideaal voor zones met wisselende vraag.
Bevestig vóór aankoop en installatie alle onderstaande items:
Elektrische Specificaties (V, PK, RPM, A, Hz) zijn afgestemd.
Fysieke Afmetingen (Frame, As, Montage) zijn compatibel.
Motortechnologie (PSC of EC) is geselecteerd per projectbehoefte.
Voor PSC-motoren: Een nieuwe, correcte condensator (µF & Spanning) is aangeschaft.
Thermische Bescherming: Motor bevat ingebouwde overbelastingsbeveiliging.
Veiligheidscertificeringen: Motor draagt relevante keurmerken (bijv. UL, cUL, CE).
Bedradingsschema voor de nieuwe motor is beschikbaar voor installatie.
| Do's | Don'ts |
|---|---|
| ✅ Gebruik het typeplaatje van de nieuwe motor als primaire leidraad. | ❌ Gissen naar RPM of een 'voldoende' snelheid gebruiken. |
| ✅ Vervang altijd de condensator bij het installeren van een nieuwe PSC-motor. | ❌ Hergebruik de oude condensator. |
| ✅ Volg het bedradingsschema van de nieuwe motor nauwkeurig. | ❌ Ga ervan uit dat de bedrading identiek is aan de oude motor. |
| ✅ Controleer voor geluidsgevoelige ruimtes de geluidsclassificatie van de motor (sones/dB). | ❌ Negeer fysieke spelingen voor condensatoren of kabeldozen. |
| ✅ Voor EC-motor retrofits, controleer eerst de compatibiliteit van het besturingssignaal. | ❌ Ga ervan uit dat een EC-motor een directe plug-and-play-wissel is zonder de besturing te controleren. |
Een methodische aanpak voor de selectie van FCU-motoren voorkomt uitvaltijd, garandeert veiligheid en optimaliseert het energieverbruik. Voor complexe retrofits, vooral met EC-technologie, wordt sterk aanbevolen om de fabrikant van de FCU of een gekwalificeerde HVAC-technicus te raadplegen.
Hulp Nodig?
Neem voor hulp bij het identificeren van de juiste motor voor uw specifieke FCU-model contact op met ons supportteam met de gegevens van het typeplaatje van uw bestaande motor en het modelnummer van de unit.
